圖7一35所示零件，要求測量尺寸L首先確定輔助j基準面A，再用指示器測量。量時分別研合量塊組尺寸L與(L+I)，把量

塊組和被測件一起放在鑄鐵平板上，用杠打式指示器在I和II位置測出(L+D)值，在和位置測出值，最后得出的實際值。

圖7一36為在檢測平板上用鋼球法測量孔徑D。四個鋼球直徑是相等的，三個鋼球均勻地放在被測孔內，第四個鋼球放在二個鋼球的上方中心，用手輕壓并轉動上面的鋼球，使各球均勻接觸和穩定，按圖示方法泖出尺寸H。

四個鋼球直徑等于則被測孔徑D：

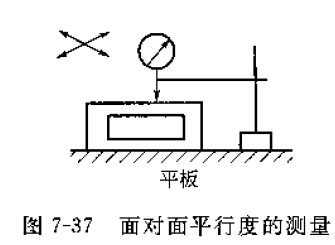

圖7一37為指示器法測量面對面平行度，檢驗平板工作面既是模擬基準又是測量基準，指示器在平板工作面上移動時，其測頭所

形成的軌跡就是平行于模擬基準的被測面的理想平而，指示器示值的****變動量即為平行度誤差。

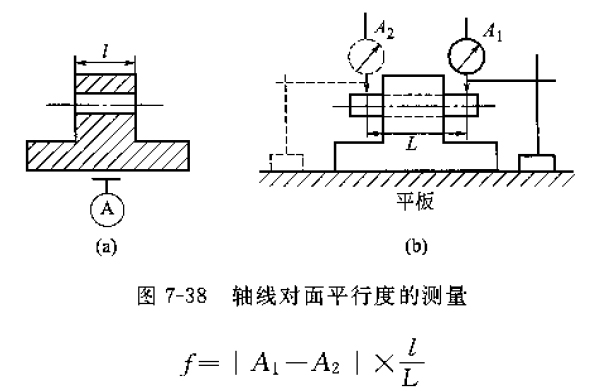

圖7一38所示是用指示器測量軸線對基準平面的平行度誤差的方法，基準平面由檢測平板體現，被測軸線山心軸體現，則平行度誤差可由指示器讀數AI、和尺寸L、I求得，即．

圖7一39要求被測孔的軸線位于距離為公差值'，且垂直于基準 軸線的兩平行平面內。測量時，基準軸線和被測軸線都用心軸模 擬。用固定和可調支承調整基準軸線與鑄鐵平板垂直。在心軸L2兩端測量，得數值M1，M2，則垂直度誤差為：

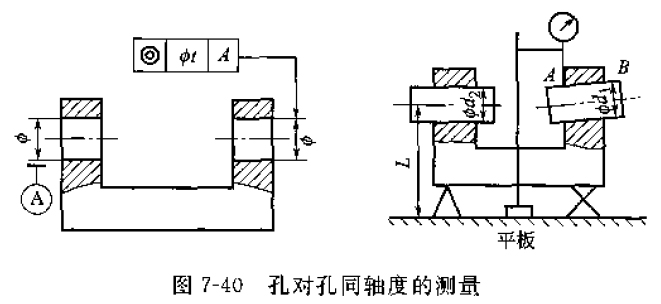

圖7一40為測量零件孔對孔同軸度的例于。被測孔和基準孔都 用心軸模擬。測量時，先調整基準軸線與平板平行，然后在被測孔 兩端A、B進行測量，求出該兩點分別與高度（L+d₂/2）的差值f_Ax和f_Bx再將零件翻轉90度，取其中較大值為該零件的同軸度誤差。



圖7一41為測量零件中心平面對基準中心平面的對稱度℃測量 方法是：

1 將基準表面一側放在平板上，測出a,b點與平板之間的距離;

2將零件翻轉180度后，測量另一被測表面上a',b'點與平板 之間的距離；

3 比較a點與a'點的高度差，b點與b'點的高度差，取其中較 大的差值為該零件的對稱度誤差。
